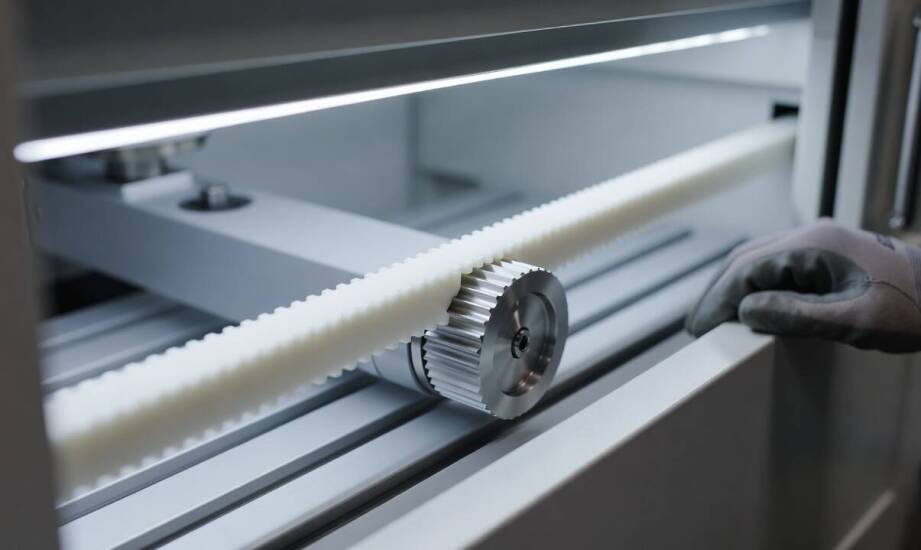

Co decyduje o stabilności i dokładności pasa z poliuretanu w napędach CNC

W maszynach sterowanych numerycznie pas zębowy wygląda na niepozorny element, jednak jego rola okazuje się kluczowa dla całego układu. Odpowiada on za powtarzalność ruchu osi, poziom emitowanego hałasu oraz częstotliwość przestojów produkcyjnych. Niewłaściwe dopasowanie tego komponentu prowadzi do utraty precyzji pozycjonowania mierzonej w dziesiątych częściach milimetra, co bezpośrednio przekłada się na błędy w obróbce detali. Hurtownia NAABAAHI obsługuje przedsiębiorstwa produkcyjne i serwisy obrabiarek, dostarczając komponenty automatyki, przy których właściwości mechaniczne elementów transmisyjnych odgrywają fundamentalną rolę. Użytkownicy profesjonalnych linii produkcyjnych kładą duży nacisk na parametry fizykochemiczne pasków napędowych, aby zminimalizować ryzyko nieprzewidzianych awarii układu.

Odporność poliuretanu w środowisku przemysłowym

Zależnie od specyfikacji danej serii i producenta, pasy zębate poliuretanowe odlewane są z termoplastycznego materiału o zróżnicowanej twardości. Katalogi techniczne wskazują, że właściwie dobrana mieszanka nie absorbuje olejów, smarów ani wilgoci. Ogranicza to ryzyko pęcznienia materiału i zmiany jego geometrii podczas długotrwałego kontaktu z chłodziwami czy agresywnymi cieczami obróbkowymi. Zakres tolerancji termicznej również pozostaje elastyczny. Poliuretan znosi bezpieczną pracę w ujemnych temperaturach oraz wytrzymuje krótkotrwałe skoki ciepła sięgające powyżej stu stopni Celsjusza.

Producenci często pokrywają powierzchnię zębów dodatkową warstwą poliamidową. Taki zabieg zmniejsza współczynnik tarcia i obniża generowany hałas, jednocześnie podnosząc odporność całego elementu na ścieranie. W halach obróbczych pełnych pyłu metalicznego i oparów olejowych utrzymanie stałych właściwości mechanicznych decyduje o żywotności przeniesienia napędu. Tworzywo to wykazuje wysoką odporność na ozon, promieniowanie ultrafioletowe oraz procesy hydrolizy. W przeciwieństwie do tradycyjnych rozwiązań neoprenowych materiał nie twardnieje z upływem czasu. Zachowanie pierwotnej elastyczności tłumi wibracje przenoszone na łożyska silników krokowych, chroniąc droższe podzespoły maszyny przed przedwczesnym wyeksploatowaniem.

Wpływ kordu i profilu na precyzję napędu

Konstrukcja wewnętrzna paska opiera się na kordzie nośnym, który przyjmuje na siebie główne siły rozciągające. Standardowe wzmocnienia stalowe ograniczają wydłużenie pod obciążeniem do bezpiecznego minimum. Pozwala to na utrzymanie powtarzalności ruchów i osiągnięcie stabilności wymiarowej w osiach liniowych maszyny. Kiedy układ wymaga zaginania na rolkach o niewielkich średnicach, inżynierowie stosują kordy typu HFE charakteryzujące się wyższą elastycznością. W środowiskach narażonych na silną korozję alternatywą stają się włókna aramidowe lub kevlarowe. Choć cechują się nieznacznie większą rozciągliwością niż stal, znakomicie znoszą trudne warunki chemiczne.

Kształt samego zęba determinuje sposób przekazywania momentu obrotowego. W napędach liniowych maszyn CNC powszechnie pracuje się na klasycznych profilach trapezowych T. Z kolei wersje ze wzmocnionym profilem AT przenoszą znacznie większe obciążenia dzięki poszerzonej podstawie zęba. W układach wymagających płynnej, cichszej pracy i równomiernego rozkładu sił wykorzystuje się profile łukowe. Dopasowanie komponentów na etapie projektowania obejmuje również format dostawy materiału. Paski te występują najczęściej w wariantach docinanych z metra, co ułatwia skonstruowanie osi przesuwu o dowolnym zakresie ruchu.

Znaczenie regularnej inspekcji układu

Degradacja elementów transmisyjnych postępuje stopniowo i wymaga systematycznej weryfikacji wizualnej. Głównym wyzwaniem pozostaje powolne rozciąganie się rdzenia pod wpływem przeciążeń, co powoduje błąd podziałki zębów i utratę synchronizacji. W efekcie wrzeciono lub wózek liniowy zatrzymuje się poza wyznaczoną tolerancją. Powstawanie mikropęknięć na grzbiecie materiału wyraźnie sygnalizuje postępujące zmęczenie struktury polimerowej.

Niepokojącym zjawiskiem z perspektywy operatora obrabiarki jest nagły wzrost hałasu lub odczuwalne drgania przenoszone na ramę urządzenia. Kiedy zęby tracą swój fabryczny profil, rośnie ryzyko ich przeskakiwania na kole pasowym. Eksploatacja zużytego paska grozi zniszczeniem powierzchni kół oraz uszkodzeniem obrabianego detalu. Całościowe spojrzenie na parametry techniczne — od rodzaju użytej mieszanki, przez materiał rdzenia, aż po kształt zazębienia — pozwala stworzyć stabilny napęd gotowy na wielozmianową pracę w przemyśle. Świadome diagnozowanie stanu poszczególnych komponentów chroni zakład przed kosztownymi postojami technologicznymi.
