Jak wymagania procesu i symulacje MES kształtują projekt maszyny dla przemysłu ciężkiego

W przemyśle ciężkim, obejmującym między innymi energetykę, hutnictwo czy stocznie, niedokładnie zdefiniowane warunki pracy urządzeń niemal zawsze ujawniają się dopiero podczas wieloletniej eksploatacji. Przekroczenia dopuszczalnych obciążeń mechanicznych lub termicznych powodują stopniowe deformacje elementów konstrukcyjnych oraz ich pękanie, co ostatecznie prowadzi do nieplanowanych, kosztownych przestojów całych ciągów technologicznych. Konieczność wprowadzania późniejszych przeróbek wynika najczęściej z faktu, że na wczesnym etapie koncepcyjnym pominięto kluczowe parametry samego procesu. Aby uniknąć awarii w tak wymagającym środowisku, cały cykl powstawania urządzenia musi opierać się na twardych danych i zaawansowanej symulacji inżynierskiej.

Dane wejściowe kształtujące geometrię i materiał

Przed narysowaniem pierwszej linii w programie inżynierskim konieczne jest zebranie precyzyjnych danych o docelowym środowisku pracy. Podstawę stanowi charakterystyka przepływającego medium. Gazy spalinowe z dużą zawartością pyłów, ciecze agresywne chemicznie czy materiały sypkie wymagają zupełnie innego podejścia niż czyste powietrze. W instalacjach energetycznych i ciepłowniczych temperatura robocza często sięga kilkuset stopni Celsjusza, co zmusza inżynierów do uwzględniania znacznej rozszerzalności cieplnej materiałów. Równie istotne są wahania ciśnienia roboczego oraz zakładana liczba cykli otwarcia i zamknięcia, która w zakładach produkcyjnych może iść w dziesiątki tysięcy operacji rocznie.

Informacje te bezpośrednio determinują funkcję i ostateczną formę urządzenia. W przypadku armatury wielkogabarytowej, takiej jak przepustnice odcinające gazy, konstrukcja musi zapewniać szczelne blokowanie przepływu przy jednoczesnej odporności na skoki ciśnienia. Zależnie od specyfiki strugi, geometria przyjmuje kształt układów żaluzjowych lub tarcz motylkowych. Rodzaj medium wymusza także konkretny dobór surowców. Elementy narażone na silną korozję lub wysoką temperaturę wykonuje się ze specjalistycznej stali nierdzewnej, a bezpieczne przenoszenie obciążeń opiera się na odpowiednio zaplanowanych spoinach i żebrach usztywniających, które stabilizują układ pod wpływem sił dynamicznych.

Należy również uwzględnić fizyczne ograniczenia miejsca docelowego montażu. W starszych blokach energetycznych czy rozbudowywanych hutach istniejąca infrastruktura narzuca z góry określone gabaryty przyłączeniowe. Niezwykle istotny pozostaje także dostęp serwisowy dla obsługi zakładu. Dobrze przemyślana konstrukcja pozwala na bezproblemową wymianę elementów eksploatacyjnych bez demontażu całego urządzenia z rurociągu lub kanału spalin.

Modele 3D i symulacje MES jako narzędzia weryfikacji

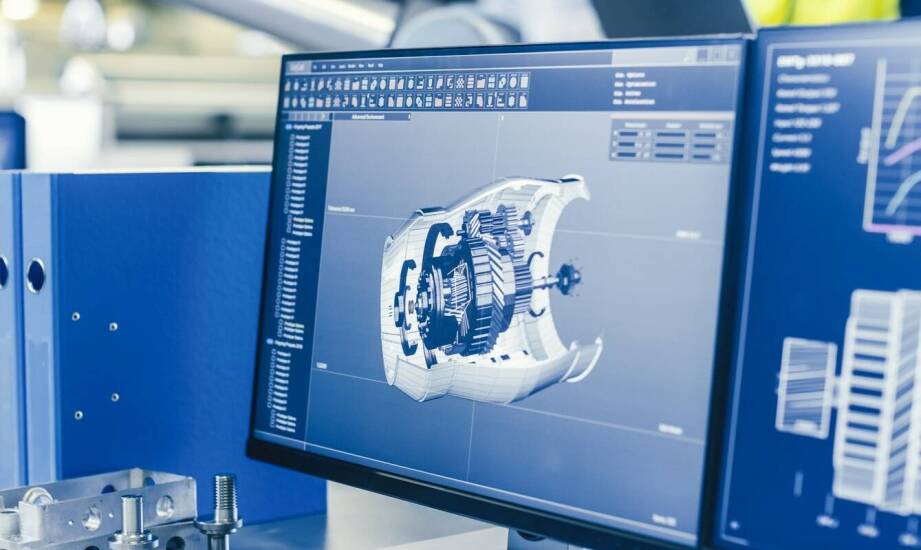

Współczesny model przestrzenny dawno przestał pełnić funkcję wyłącznie poglądowej wizualizacji geometrii dla inwestora. Cyfrowe odwzorowanie bryły służy inżynierom do wykrywania kolizji między ruchomymi komponentami a korpusem urządzenia, a także pozwala precyzyjnie zweryfikować założone tolerancje wykonawcze. Analiza w środowisku CAD umożliwia wcześniejsze przetestowanie procedur konserwacyjnych. Projektant sprawdza w ten sposób, czy pracownik serwisu fizycznie dosięgnie narzędziem do najciaśniejszych węzłów maszyny w docelowym miejscu instalacji.

Kluczowym momentem przenoszącym teorię w obszar twardej mechaniki jest wykorzystanie analizy elementów skończonych. To w tym punkcie projektowanie maszyn przemysłowych zyskuje matematyczne potwierdzenie swojej wieloletniej bezawaryjności. Obliczenia MES pozwalają dokładnie ocenić ugięcia detali pod wpływem obciążeń zmiennych oraz zlokalizować miejsca koncentracji naprężeń, pojawiające się zazwyczaj w okolicach spoin i nagłych zmian przekroju. Programy symulacyjne potrafią przewidzieć zachowanie maszyny zarówno w nominalnych warunkach pracy, jak i podczas stanów awaryjnych, takich jak gwałtowne uderzenie ciśnienia.

Dla konstrukcji stalowych i wielkogabarytowej armatury analizy te prowadzi się w ścisłym powiązaniu z wytycznymi norm, w tym EN 1993, co pozwala oszacować wytrzymałość zmęczeniową materiału po tysiącach cykli obciążeniowych. Firma Foltec.pl Bartosz Chmara, realizująca techniczne zlecenia dla wymagających sektorów gospodarki, w standardzie integruje takie symulacje z procesem inżynieryjnym. Weryfikacja naprężeń i odkształceń termicznych na wirtualnym modelu realnie chroni obiekty przemysłowe przed usterkami.

Całą ścieżkę inżynieryjną rygorystycznie porządkują również przepisy nadrzędne i procedury bezpieczeństwa. Zastosowanie normy PN-EN ISO 12100 wymusza przeprowadzenie oceny ryzyka już na etapie ustalania koncepcji, podczas gdy ostateczna dokumentacja techniczna musi jednoznacznie wykazywać pełną zgodność z zasadniczymi wymaganiami dyrektywy maszynowej 2006/42/WE.

Tworzenie niezawodnych urządzeń dla przemysłu ciężkiego zawsze bierze swój początek w dogłębnym zrozumieniu procesu technologicznego docelowego zakładu. Ścisłe powiązanie początkowych parametrów środowiska pracy z rygorystycznymi symulacjami wytrzymałościowymi sprawia, że zrealizowany produkt zachowuje odporność na przedwczesną degradację. Połączenie wiedzy o właściwościach materiałów, wieloaspektowych obliczeń wirtualnych oraz ścisłej zgodności z normami branżowymi gwarantuje, że dostarczona instalacja sprosta trudnym warunkom roboczym bez ryzyka nagłego zatrzymania linii produkcyjnej.
